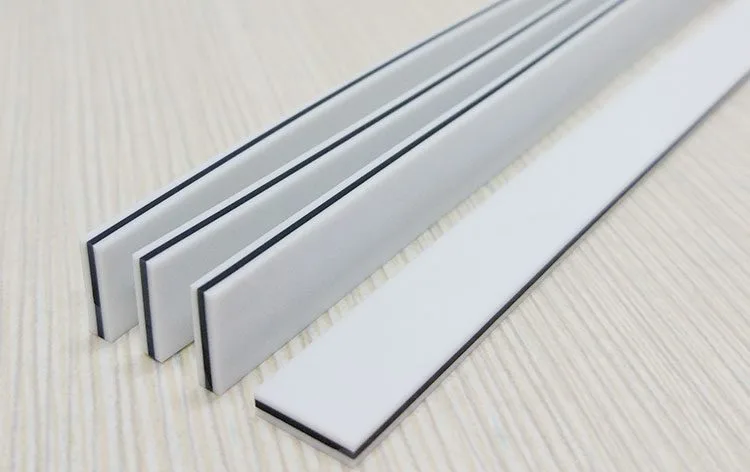

Złącza taśmowe typu Zebra typu YCD/YCS

Złącza taśmowe typu Zebra typu YCD są wzmocnione izolacyjną gumą silikonową po obu stronach w pełni przewodzącej warstwy, która może spełnić wymagania zastosowań o wysokich wymaganiach izolacyjnych.

Jednocześnie, ponieważ warstwa izolacyjna jest bardziej miękka niż warstwa całkowicie przewodząca, w praktycznych zastosowaniach można uzyskać dobrą wydajność styku już przy niewielkiej sile ściskającej.

Wyściółka izolacyjna złącza gumowego przewodzącego typu YCD ma naturalny kolor silikonu (przezroczysty), może być również wykonana zgodnie z wymaganiami koloru białego, zielonego i innych kolorów.

Budowa typu YCS i typu YCD jest w zasadzie taka sama, z tym że wkładka izolacyjna typu YCS ma tylko jedną stronę, natomiast wkładka izolacyjna typu YCD ma dwie strony.

• YCD – dwustronna warstwowa taśma przewodząca
• YCS – jednostronna warstwowa taśma przewodząca

Konwencje nazewnictwa złączy taśm Zebra

Aby zapewnić prawidłowe wykonanie przewodzących złączy gumowych, konwencje nazewnictwa są następujące:

Wstępnie załaduj relację i krzywą

Wyjątkowa elastyczność złączy pasków zebry może skutecznie zapobiegać ryzyku dobrego kontaktu z elementami w wyniku starzenia się i przypadkowego upuszczenia części konstrukcyjnych podczas użytkowania sprzętu elektronicznego, ale wraz z odkształceniem części konstrukcyjnych i zmianą siły ściskającej zmienia się również stopień ściskania i opór przewodzących złączy gumowych, co należy w pełni uwzględnić podczas ustawiania części konstrukcyjnych i złączy pasków zebry. Następująco:

Wielowypust: YCD 10×5×2,5 mm CW0,8

Zależność pomiędzy siłą ściskającą a stopniem sprężania

Opór a stopień sprężania

Do obliczenia rezystancji przewodzącego złącza gumowego można posłużyć się następującym wzorem:

R = wartość rezystancji (Ω)
CW = szerokość przewodząca (mm)
L = długość przewodząca (mm)
H = wysokość przewodząca (mm)
ρ = rezystywność skrośna (Ω·cm)

Aby uzyskać dokładne wyniki testu, w procesie testowania należy utrzymywać współczynnik kompresji > 5%.

Obliczenie siły ściskającej przewodzącego złącza gumowego można obliczyć w oparciu o następujący wzór:

F = siła ściskająca (g)
D = stopień kompresji D = (H-H1) ÷ H
E0 = Moduł sprężystości warstwy w pełni przewodzącej 3,5 MPa
E1 = moduł sprężystości wykładziny izolacyjnej 1,1 MPa
H = Wysokość złącza gumowego przewodzącego (mm)
W = szerokość złącza gumowego przewodzącego (mm)
CW = szerokość warstwy w pełni przewodzącej (mm)
W1 = szerokość wkładki izolacyjnej (mm) W2 = W-W1
L = długość złącza gumowego przewodzącego (mm)

Struktura i dane dotyczące wydajności elektrycznej

Standard wykonania: GB2439, GB/T528

Dane dotyczące środowiska pracy
