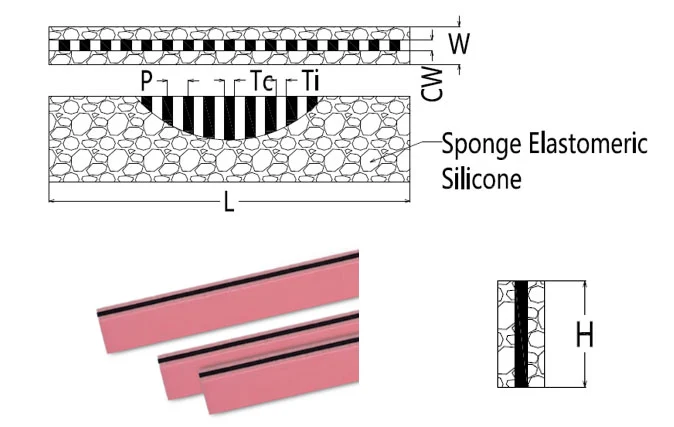

Złącza Zebra typu YP są wzmocnione izolacyjną warstwą silikonu spienionego gąbką po obu stronach warstwy zebry, aby sprostać większej liczbie zastosowań, w których izolacja ma kluczowe znaczenie. Jednocześnie warstwa pianki jest bardzo miękka, dlatego w praktycznych zastosowaniach do uzyskania dobrych właściwości kontaktowych wystarczy niewielka siła ściskająca.
Aby zapewnić prawidłowe wykonanie złączy zebry, specyfikacje nazewnictwa są następujące:
Wyjątkowa elastyczność przewodzących złączy gumowych może skutecznie zapobiegać ryzyku dobrego kontaktu z elementami w wyniku starzenia się i przypadkowego upuszczenia części konstrukcyjnych podczas użytkowania sprzętu elektronicznego, ale wraz z odkształceniem części konstrukcyjnych i zmianą siły ściskającej zmienia się również stopień sprężania i rezystancja przewodzących złączy gumowych, co należy w pełni uwzględnić podczas ustawiania części konstrukcyjnych i przewodzących złączy gumowych. Następująco:
Wielowypust: YP P0.1 10×5×2,5 mm CW0.8

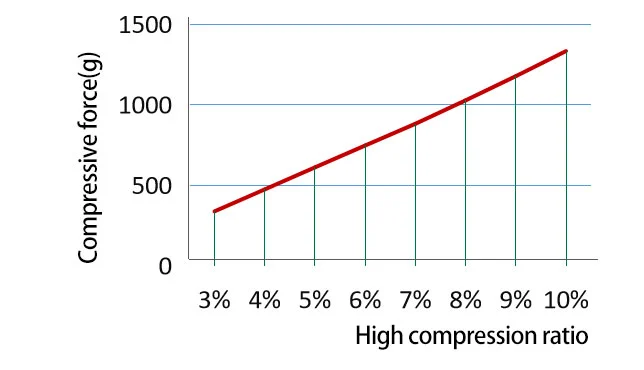

Zależność pomiędzy siłą ściskającą a stopniem sprężania

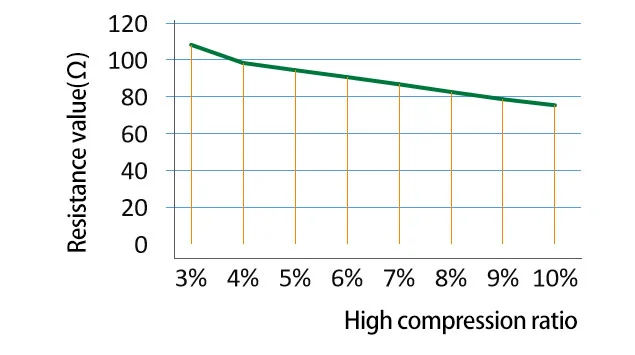

Opór a stopień sprężania
R = wartość rezystancji (Ω)
CW = szerokość przewodząca (mm)
L = długość przewodząca (mm)
H = wysokość przewodząca (mm)
ρ = rezystywność skrośna (Ω·cm)
Aby uzyskać dokładne wyniki testu, w procesie testowania należy utrzymywać stopień sprężania > 10%.
F = Ciśnienie prasy (g)
D = stopień kompresji D = (H-H1) ÷ H
E0 = moduł sprężystości warstwy zebry 3,5 MPa
E1 = moduł sprężystości wykładziny izolacyjnej 1,7 MPa
H = Wysokość złącza gumowego przewodzącego (mm)
W = szerokość złącza gumowego przewodzącego (mm)
CW = szerokość warstwy zebry (mm)
W1 = szerokość wkładki izolacyjnej (mm) W2 = W-W1
L = długość złącza gumowego przewodzącego (mm)
Standard wykonania: GB2439, GB/T528
| Projekt | Wartości specyfikacji | |||
| Tworzywo | Warstwa przewodząca | Warstwa izolacyjna | Wyściółka z pianki | |
| Przewodząca guma silikonowa | Silastyk | Silastyk | ||
| Rutyna | Niski opór | Rutyna | Rutyna | |
| Twardość | 65±5 | 70±5 | 65±5 | 40±5 |
| Rezystywność objętościowa (Ω·cm) | ＜6 | ＜3 | >1012 | >1012 |
| Wytrzymałość na rozciąganie (mPa) | >4 | >5 | >4 | >4 |
| Wydłużenie(%) | > 100 | > 150 | > 100 | > 300 |
| Wytrzymałość na rozdarcie (N/mm) | > 8 | >12 | >10 | >12 |
| Kolor | Czarny | Biały | Różowy | |
| Temperatura robocza | Wilgotność robocza (%) 25 ℃ | Maksymalny prąd roboczy (mA/mm2) | |
| Minimum | Maksymalny | ||
| -50 | 150 | 85 | 2.5 |
