Złącze gumowe przewodzące typu YS

Złącza gumowe przewodzące typu YS są wzmocnione izolacyjną gumą silikonową po obu stronach warstwy zebry, aby spełnić wymagania zastosowań wymagających izolacji. Jednocześnie, ponieważ warstwa izolacyjna jest bardziej miękka niż warstwa zebry, w praktycznych zastosowaniach można uzyskać dobre właściwości styku już przy niewielkiej sile ściskającej.
Wyściółka izolacyjna złącza gumowego przewodzącego typu YS ma naturalny kolor silikonu (przezroczysty), może być również wykonana zgodnie z wymaganiami koloru białego, zielonego i innych kolorów.

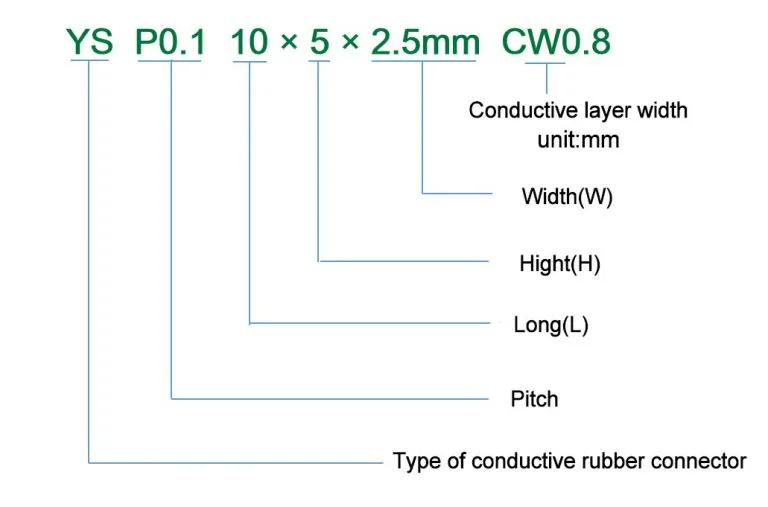

Konwencje nazewnictwa

Aby zapewnić prawidłowe wykonanie przewodzących złączy gumowych, konwencje nazewnictwa są następujące:

Wstępnie wczytaj relację i krzywą

Wyjątkowa elastyczność przewodzących złączy gumowych może skutecznie zapobiegać ryzyku dobrego kontaktu z elementami w wyniku starzenia się i przypadkowego upuszczenia części konstrukcyjnych podczas użytkowania sprzętu elektronicznego, ale wraz z odkształceniem części konstrukcyjnych i zmianą siły ściskającej zmienia się również stopień sprężania i rezystancja przewodzących złączy gumowych, co należy w pełni uwzględnić podczas ustawiania części konstrukcyjnych i przewodzących złączy gumowych. Następująco:

Wielowypust: YS P0.1 10×5×2,5mm CW0.8

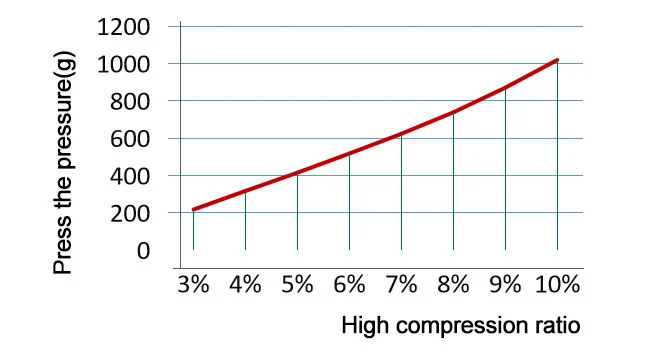

Zależność pomiędzy siłą ściskającą a stopniem sprężania

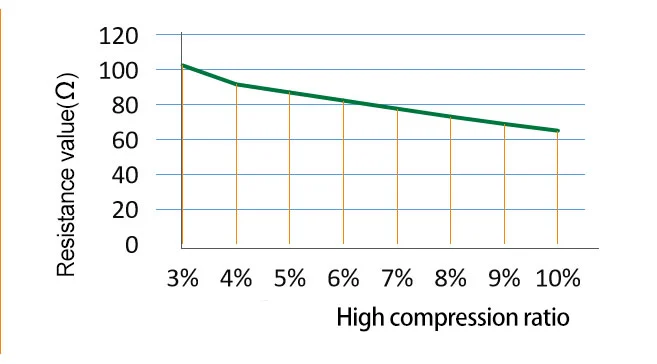

Opór a stopień sprężania

Do obliczenia rezystancji przewodzącego złącza gumowego można posłużyć się następującym wzorem:

R = wartość rezystancji (Ω)
CW = szerokość przewodząca (mm)
L = długość przewodząca (mm)
H = wysokość przewodząca (mm)
ρ = rezystywność skrośna (Ω·cm)

Aby uzyskać dokładne wyniki testu, w procesie testowania należy utrzymywać współczynnik kompresji > 5%.

Obliczenie siły ściskającej przewodzącego złącza gumowego można obliczyć w oparciu o następujący wzór:

F = siła ściskająca (g)
D = stopień kompresji D = (H-H1) ÷ H
E0 = Moduł sprężystości warstwy w pełni przewodzącej 3,5 MPa
E1 = moduł sprężystości wykładziny izolacyjnej 1,1 MPa
H = Wysokość złącza gumowego przewodzącego (mm)
W = szerokość złącza gumowego przewodzącego (mm)
CW = szerokość warstwy w pełni przewodzącej (mm)
W1 = szerokość wkładki izolacyjnej (mm) W2= W-W1
L = długość złącza gumowego przewodzącego (mm)

Struktura i dane dotyczące parametrów elektrycznych

Standard wykonania: GB2439, GB/T528

Dane dotyczące środowiska pracy
